Para qualquer pessoa que necessite de um fornecimento confiável de oxigênio concentrado, seja para necessidades médicas em casa, em um ambiente clínico ou para aplicações industriais, é crucial compreender o dispositivo que torna isso possível. O geradores de oxigênio , muitas vezes chamado de concentrador de oxigênio em contextos médicos, é uma notável peça de engenharia que realiza um feito aparentemente mágico: pega o ar que respiramos e o transforma em um gás vital e de alta pureza. Mas como conseguir isso sem processos químicos complexos ou enormes tanques de armazenamento?
Este artigo irá desmistificar o funcionamento interno de um gerador de oxigênio. Exploraremos os princípios científicos fundamentais, as duas principais tecnologias empregadas e os principais componentes que tornam esses dispositivos eficazes e confiáveis. Nosso objetivo é fornecer uma explicação clara e aprofundada do processo de geração de oxigênio.
Umtes de podermos entender como funciona um gerador de oxigênio, devemos primeiro olhar para sua matéria-prima: o ar ambiente. O ar normal é uma mistura de gases, consistindo principalmente de:
Nitrogênio (N₂): Aproximadamente 78%
Oxigênio (O₂): Aproximadamente 21%
Argônio e outros gases residuais: ~1%
An unidade concentradora de oxigênio não cria oxigênio; ele o separa do nitrogênio e de outros gases, “concentrando” efetivamente o oxigênio em níveis de pureza normalmente entre 90% e 95%. Este processo de produção de oxigênio no local é muito mais seguro e eficiente do que depender de tanques de oxigênio de alta pressão ou oxigênio líquido criogênico.
Existem duas tecnologias dominantes usadas em sistemas de geração de oxigênio : Adsorção por oscilação de pressão (PSA) e tecnologia de membrana. O PSA é de longe o mais comum, especialmente para oxigênio de grau médico, enquanto a separação por membrana é frequentemente usada para aplicações industriais específicas.

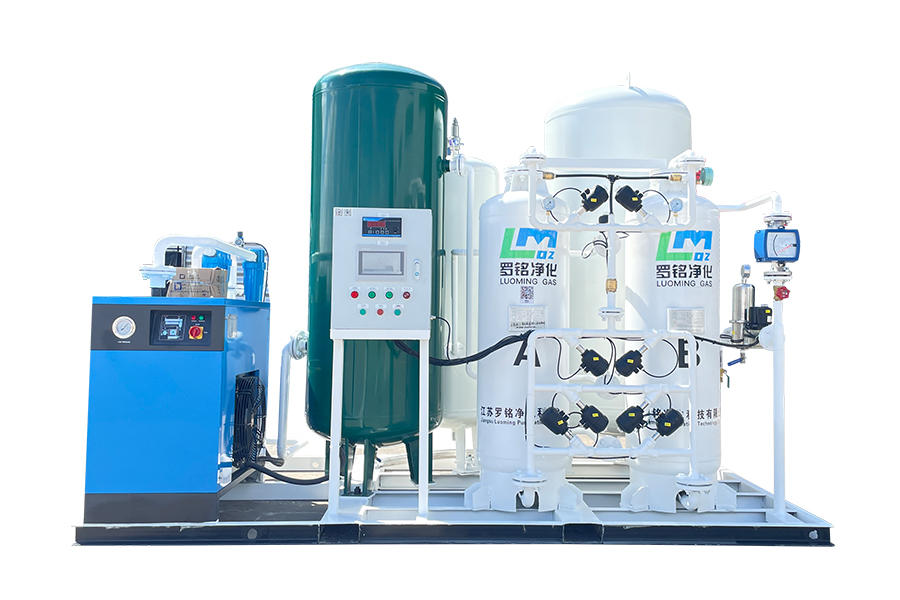

O Gerador de oxigênio PSA é o carro-chefe da indústria, encontrado em tudo, desde dispositivos médicos domésticos até equipamentos de grande escala. sistemas industriais de geração de oxigênio . Seu funcionamento é um ciclo contínuo de pressurização e despressurização, potencializando uma propriedade física de determinados materiais.
O heart of a PSA system is a synthetic zeolite, a microporous material that acts as a Zeólita de peneira molecular . Este material tem uma propriedade crucial: sua estrutura cristalina é repleta de minúsculos poros que têm forte afinidade com moléculas de nitrogênio.
Quando o ar comprimido é forçado através deste material, as moléculas de nitrogênio ficam presas (adsorvidas) dentro dos poros. Moléculas de oxigênio, moléculas de argônio e outros gases residuais são muito grandes ou têm a polaridade errada para serem adsorvidos com tanta facilidade, então passam pelo leito da peneira. O resultado é uma corrente de oxigênio concentrado saindo do sistema.
No entanto, o material zeólito só pode reter uma determinada quantidade de nitrogênio. Uma vez saturado, precisa ser limpo ou regenerado. É aqui que entra a parte “Pressure Swing” do nome.
Um sistema PSA típico utiliza duas torres ou colunas preenchidas com Zeólita. Enquanto uma coluna produz oxigênio ativamente, a outra está se regenerando. Essa alternância garante um fluxo contínuo e ininterrupto de oxigênio.
Passo 1: Ingestão e Compressão
O ar ambiente é aspirado para dentro do dispositivo através de um filtro de entrada, que remove poeira e partículas. Um compressor de ar interno pressuriza esse ar filtrado até a pressão necessária, necessária para que o processo de adsorção funcione de maneira eficiente.
Etapa 2: Gerenciamento de pré-resfriamento e condensação
A compressão do ar gera calor. O ar comprimido quente passa por um trocador de calor para resfriá-lo até uma temperatura ideal para o funcionamento da zeólita. Ele também passa por uma câmara de separação ou coletor de água para remover qualquer umidade (vapor d’água) que esteja no ar, pois a água pode danificar o material da peneira. Este é um passo crítico tecnologia de concentrador de oxigênio .
Etapa 3: O Processo de Adsorção (Primeira Torre)
O cool, dry, compressed air is directed into the first sieve bed tower. As the air passes through the zeolite, nitrogen molecules are rapidly adsorbed onto the surface of the material. A stream of gas that is now 90-95% oxygen, with the remainder mostly argon and a tiny fraction of unadsorbed nitrogen, flows out of the top of the tower. This product gas is then delivered to the patient or application.
Etapa 4: Regeneração (Segunda Torre)
Simultaneamente, a segunda torre do leito crivado está em fase de regeneração. A pressão nesta torre é rapidamente liberada (ou “balançada”) para a atmosfera. Esta queda repentina de pressão (dessorção) faz com que o zeólito libere as moléculas de nitrogênio aprisionadas, que são expurgadas do sistema através de uma válvula de escape.
Etapa 5: o balanço
Pouco antes de a primeira torre ficar totalmente saturada com nitrogênio, um sistema de válvulas alterna automaticamente o fluxo de ar. O ar comprimido é agora direcionado para a segunda torre recém-regenerada, que começa a produzir oxigênio. A primeira torre é agora ventilada à pressão atmosférica para purgar o nitrogênio coletado.
Este ciclo – pressurização e produção em uma torre, despressurização e purga na outra – se repete a cada poucos segundos. O contínuo fluxo de oxigênio é mantido por um tanque de produto que atua como amortecedor, suavizando os pulsos de pressão entre os interruptores.
Embora menos comum para necessidades de alta pureza, a separação por membrana é uma tecnologia importante, especialmente para requisitos de oxigênio industrial onde uma pureza inferior (normalmente 25-50%) é aceitável, como em processos de combustão ou tratamento de águas residuais.
O Core Concept: Selective Permeation
Um gerador de oxigênio de membrana consiste em centenas de minúsculas fibras poliméricas ocas. Essas fibras têm uma propriedade especial: diferentes gases permeiam suas paredes em taxas diferentes. Oxigênio, dióxido de carbono e vapor de água permeiam muito mais rápido que o nitrogênio.
O Process:
O ar comprimido é alimentado em uma extremidade do feixe dessas fibras ocas. Os “gases rápidos”, como o oxigênio, permeiam as paredes das fibras e são coletados na parte externa das fibras como gás produto. O ar rico em nitrogênio (o “não permeado”) continua até o final das fibras e é expelido. Este método não requer peças móveis (além do compressor) e é um processo contínuo, não cíclico como o PSA.
Independentemente da tecnologia, vários componentes principais são universais:
Compressor de ar: O engine of the device, providing the pressurized air needed for separation.
Sistema de filtragem: Um sistema de vários estágios para remover partículas, óleos e umidade do ar que entra, protegendo os componentes internos.
Leitos de peneira (PSA) ou módulo de membrana: O core separation unit where the actual processo de separação de oxigênio ocorre.
Medidor de fluxo e regulador: Permite ao usuário controlar a taxa de fornecimento de oxigênio (por exemplo, litros por minuto para um paciente médico).
Tanque de produto: Um pequeno tanque de armazenamento que contém o oxigênio concentrado, garantindo um fluxo suave e contínuo apesar da ciclagem das torres PSA.
Sistema de controle e válvulas: Sensores eletrônicos e válvulas pneumáticas automatizam todo o processo, gerenciando o tempo preciso da oscilação de pressão e garantindo a segurança.
É importante notar que pureza de oxigênio e a taxa de fluxo são frequentemente inversamente relacionadas em muitos modelos de concentradores. Em uma configuração de fluxo mais baixa (por exemplo, 1 litro por minuto), a pureza pode estar no seu nível mais alto (por exemplo, 95%). À medida que a vazão aumenta (por exemplo, 5 litros por minuto), a pureza pode diminuir ligeiramente à medida que o sistema trabalha mais para atender à demanda. Esta é uma consideração fundamental para oxigenoterapia médica e seleção de equipamentos.
O principle of oxygen generation is versatile, scaling to meet vastly different needs:
Oxigenoterapia Médica Domiciliar: Unidades pequenas e portáteis de PSA permitem que pacientes com problemas respiratórios mantenham a mobilidade e a independência.
Hospitais e Clínicas: Maior, estacionário sistemas geradores de oxigênio fornecem uma fonte central de oxigênio de nível médico, eliminando os desafios logísticos e os perigos dos cilindros de oxigênio.
Aplicações Industriais: PSA de alta capacidade e sistemas de membrana são usados em soldagem e corte de metais , fabricação de vidro, aquicultura (piscicultura), geração de ozônio e estações de tratamento de água para apoiar processos de tratamento aeróbio .
O working principle of an oxygen generator is a brilliant application of physical chemistry and mechanical engineering. By harnessing the selective adsorption properties of zeolite or the permeation properties of advanced membranes, these devices perform a critical separation process efficiently and reliably.
Esta tecnologia revolucionou a oxigenoterapia e o uso industrial de oxigênio, fornecendo um método mais seguro, conveniente e econômico para produção de oxigênio no local . Compreender a ciência por trás do mecanismo de produção de oxigênio não apenas inspira apreço pela engenharia, mas também ajuda usuários e profissionais médicos a tomar decisões informadas sobre os equipamentos que apoiam a saúde e a indústria.
